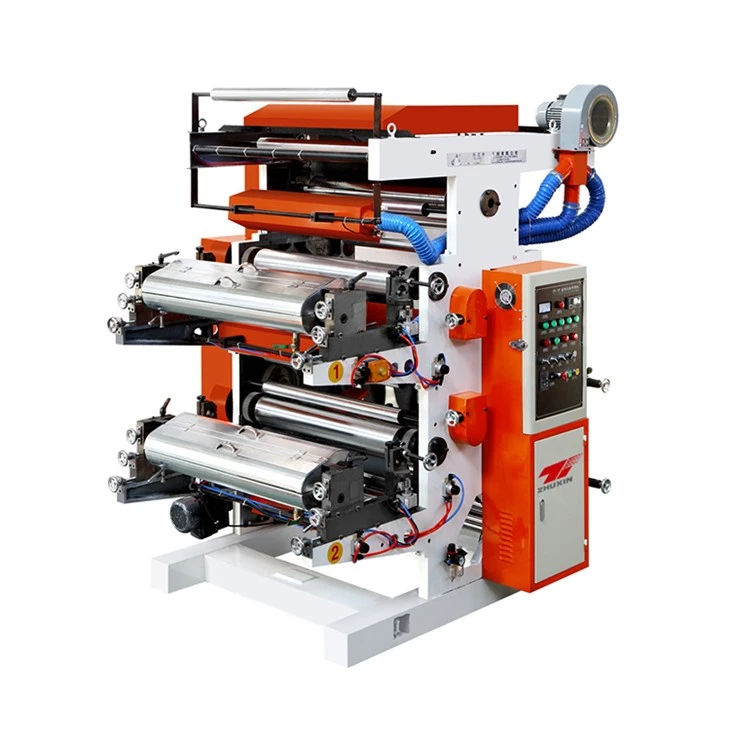

כיצד פועלת מכונת הדפסה פלקסו בשני צבעים?

A מכונת דפוס פלקסו בשני צבעיםהוא איפשהו בין פשוט לגמיש. לחיצה מלאה-ת משתמשת ב-6, 8 או 10 לחיצות צבע. אבל האריזה הכפולה-ת בצבע מטפלת ברוב עבודות האריזה היומיומיות בעולם, כגון מארזים גליים, שקיות פוליאתילן, שקי נייר ותוויות רגישות-ללחץ. בעבודות אלו, עיצוב מותג אינו דורש יותר משני מעברי דיו כדי לקרוא בבירור ולעמוד בדרישות.

כדי להבין את המכונה, עקוב אחר הדיו מחריץ האיטום אל גלגלת החריטה הקרמית, לאחר מכן אל לוחית התבליט הגמישה, ולאחר מכן אל החומר הנע. זה נעשה בשני שלבים ברצף. כל הדפסה חייבת להתאים לקודמתה, עם הבדל קטן בלבד במרחק.

מדוע Flexo שולט באריזה

גודלה של תעשיית הדפוס ממחיש את חשיבות המכונה לפני בחינת אופן פעולתה. שוק הדפוס הפלקסוגרפי העולמי מוערך ב-8.84 מיליארד דולר בשנת 2023 ועשוי להגיע ל-11.5 מיליארד דולר עד 2030, על פי גרנד וויו מחקר. צמיחה זו מגיעה מאריזות גמישות, קופסאות גליות והדפסת תוויות. בניגוד לליטוגרפיה אופסט, ניתן להדפיס פלקסו על מגוון חומרים כולל פלסטיק, נייר כסף מתכת, בד לא ארוג וקרטון. הסיבה לכך היא שהדיו נע מלוח גומי או פולימר מוגבה ולא ממשטח שטוח או חרוט. התהליך עובד במערכת גלגול רציפה, כך שהוא מתאים יותר לקווי ייצור מהירים של אריזה מאשר לגישה המבוססת על-מפעל.

ההגדרה של שני-צבעים מתמקדת בתמורה לכסף. בהשוואה לארבע או שש מכונות צבע, זה מפחית את עלויות הציוד, מקצר את הזמן שלוקח להחלפת דיו ומפחית את עבודות התחזוקה. הוא עדיין מטפל ברוב עיצובי האריזה. הרבה עבודות דורשות רק צבע רקע אחיד וצבע מילולי או לוגו.

שלב 1: הכנת צלחת פוטופולימר

כל התמונות המודפסות מתחילות בצלחת פוטופולימר. זוהי יריעה גמישה העשויה משרף רגיש לאור ומהודקת לגליל צלחת. בייצור פלקסו מודרני, מערכת הלייזר מסירה את שכבת המסכה השחורה מתמונת הסרט הדיגיטלי או מסירה חלק ממשטח הפולימר ישירות. אור אולטרה סגול לאחר מכן מקשיח אזורים חשופים. החלקים הלא חשופים נשטפים במהלך הפיתוח. זה משאיר בליטות וקווים על פני השטח. הצורה של בליטות אלה, כגון צורות נקודות, זווית קצה ומרקם פני השטח, שולטות על אופן העברת הדיו במהלך ההדפסה.

פרט מרכזי הוא מד אורך לוח, או קשיות. לרוב זה עובד באריזה גמישה בין Shore A 25 ל-65. הפלטות הרכות יותר נלחצות יותר פעמים בתהליך ההדפסה, כך שקצב פיזור הנקודה גבוה יותר. לצלחות קשות יותר יש פחות לחץ, אבל צריך להתקין אותן בצורה מדויקת יותר על צילינדרים. במכונה של שני- צבעים, כל תחנת צבע משתמשת בצלחת משלה. לפני שתתחיל להדפיס, יש ליישר את שתי הלוחות לאותה התייחסות. אם שני קובצי התמונה מיושרים בצורה שגויה, השגיאה נמשכת לאורך כל עבודת ההדפסה ומוצגת כשגיאת רישום.

שלב 2: גליל ה-Anilox - מדידת דיו בקנה מידה מיקרון

החלק החשוב ביותר בהדפסה פלקסוגרפית הוא גליל האנילוקס. זהו גליל פלדה או אלומיניום עם משטח קרמי. הלייזר חותך מיליוני כוסות זעירות, הנקראות תאים, בתבנית משושה רגילה. כל תא מכיל כמות מסוימת של דיו. הרולר מסתובב דרך מגש הדיו או מערכת התאים הסגורים והדיו ממלא את התאים. לאחר מכן מנגב את המשטח בעזרת להב רופא, כך שהדיו נשאר בתוך התאים. גליל האנילוקס נוגע בצלחת הפלקסו והדיו נע מהתאים אל המשטח המורם של ההדפסה.

עיצוב התא משתמש בשני ערכים:

מסך קו (LPI):מספר שורות תאים לאינץ'. ה-LPI לקרטון גלי גס הוא כ-200. הדפסת תווית עדינה יכולה להגיע ל-1,200 LPI או יותר.

נפח תא:כמות הדיו בתא. גליל 3.5 BCM 360 LPI משתמש בפחות דיו מאשר גליל 200 LPI של 8.0 BCM. נפח הדיו שולט בכהות ובחוזק ההדפסה.

שכבת הקרמיקה קשה מאוד, בערך 68-72 HRC (סולם רוקוול C). זה מתנגד לבלאי של להב רופא לאורך זמן. אם גליל האנילוקס מנוקה ומטופל היטב, הוא יכול לרוץ מאות מיליוני רגל בקו ישר לפני שנפח התא יירד נמוך מדי. התאים נשחקים מהר יותר וקטנים יותר אם מפעילים משתמשים ברפידות ניקוי גסות או כימיקלים אלקליים חזקים.

שתי-מכונות צבע משתמשות בדרך כלל במערכת סגורה של להבי רופא פנימיים בכל תחנת הדפסה, ולא במגש דיו פתוח. המערכת מאחסנת דיו בחלל אטום עם שני להבים על גליל האנילוקס. להב אחד שולט ברמת הדיו והשני שולט על שכבת הדיו בתוך החלל. זה מפחית את ייבוש הדיו, מוריד את החמצון ומאפשר לצבע להשתנות מהר יותר ממערכות פתוחות.

שלב 3: העברת דיו למצע - רושם

הדיו מתגלגל מהאנילוקס אל גליל הצלחת אל מהדק הצלחת. זוהי הנקודה בה גליל ההתרשמות דוחף את החומר אל הצלחת. הכוח הוא קל. זה מכונה לעתים קרובות רושם "נשיקה". הכלל של התעשייה הוא להשתמש בלחץ מינימלי ועדיין לתת העברת דיו נאותה. לחץ יתר גורם להגברת הנקודות, כלומר נקודות החצי גוון יהיו גדולות מהמתוכנן. זה גם גורם לטשטש את התמונה לאורך כיוון התנועה, מה שמגביר את הבלאי בצלחת.

עבור מכונת הדפסה פלקסו בשני צבעים, ישנן שתי דרכים עיקריות להגדיר את הציוד. שיטה אחת היא פריסות מוטבעות, שבהן תחנה אחת עוקבת אחר נתיב אינטרנט ישר לאחרת. השני הוא עיצוב תוף התרשמות מרכזי, עם שני צילינדרים לוחות לוחצים על תוף מרכזי גדול. במערכת הדפסה מרכזית החומר נשאר על הרולר במהלך ההדפסה. זה שומר על יציבות האינטרנט ומקל על יישור הצבעים. מערכות מוטבעות נפוצות יותר עם רוחבי רשת צרים והדפסה גלית, כאשר החומרים קשיחים יותר.

שלב 4: בקרת מתח ורישום-תחנות צולבות

שגיאת רישום היא בעיית האיכות העיקרית בפלטפורמת פלקסו בשני-צבעים. כאשר המצע נע מהתחנה הראשונה לשנייה, כוחות מכניים יכולים למתוח, להירגע או להזיז את הרשת הצידה. מידת המתח תלויה במודול האלסטי של החומר. לדוגמה, סרט פוליאתילן יימתח במתח של 50 N/m בצורה שונה מנייר קראפט או בדים ארוגים מפוליפרופילן באותו מתח.

מכבשי סרוו מודרניים-מונעים על שני-צבעים פותרים בעיה זו עם כוננים דיגיטליים נפרדים בכל גליל הדפסה. אלה נשלטים על ידי משוב מקודד. סימני רישום המודפסים בתחנה הראשונה מזוהים על ידי מצלמת CCD או חיישן צילום לפני התחנה השנייה. אם יש שגיאת מיקום, המערכת שולחת אות לבקר הסרוו. לאחר מכן, הבקר מכוון את הפרש הפאזות של הצלחת והגליל במהלך הפעולה. מחקר בעסקאות IEEE על אלקטרוניקה תעשייתיתועסקאות ISA(ScienceDirect, 2025) מראה ששילוב של דגמי הזנה קדימה של מתיחת חומר עם בקרת משוב-סגורה יכול להפחית שגיאות רישום ל-±0.1 מ"מ. בטווח הנורמלי, העין האנושית לא יכולה לראות את רמת השגיאה הזו.

בקרת המתח מחולקת גם לאזורים, לרבות קטע ה-Rewind, קטע הכביש הבין-תחנות וקטע Rewind. כל אזור משתמש בתא עומס משלו או במערכת משוב רולר רקדנית. זה מונע משינויים במתח להתפשט באינטרנט ולהשפיע על הרישום. ל2-מכבשי צבע יש פחות אזורי מתח מאשר למכבשים גדולים-צבעוניים, אבל העיקרון הבסיסי זהה. יש צורך במתח אינטרנט יציב וניתן לשליטה כדי לשמור על יישור ההדפסה.

שלב 5: ייבוש וריפוי דיו

ניתן לחלק דיו פלקסוגרפי לשלוש קטגוריות. לכל סוג דיו יש שיטות ייבוש שונות.

צבעי דיו על בסיס-מיםהם הסוג הנפוץ ביותר עבור אריזות מזון במדינות מפותחות. כשהמים מתאדים הם מתייבשים. זה מתרחש בתעלות ייבוש אינפרא אדום או אוויר חם בין או לאחר מכונות הדפסה. פרק SpringerLinkתופעות משטח במים-על בסיס Flexo Inks(Klass & Lagus, 1994; עדיין צוטט במחקרי דיו) מסביר כיצד איזון פעילי שטח ובקרת צמיגות משפיעים על היווצרות דיו על חומרים חלקים כגון סרט פוליאתילן. VOC מדיו מבוסס מים-נמוכים בהרבה, כך שהתקנות המקומיות יכולות להפחית את דרישות התאימות לזיהום אוויר.

צבעי UV-ניתנים לריפוייתקשה בעת חשיפה לאור UV או UV-לד לאחר כל הדפסה. האור גורם לתגובות כימיות מהירות שהופכות דיו נוזלי לסרטים מוצקים. ריפוי זה הוא כמעט מיידי, כך שההדפסה יכולה לפעול במהירות גבוהה ללא צורך בתנורי ייבוש ארוכים. מערכות UV גם אינן פולטות תרכובות אורגניות נדיפות. עם זאת, דיו UV לא נרפא עלול לגרום לגירוי בעור ויש לשלוט בשאריות הכימיקלים כדי להיכנס לאריזות המגע עם מזון.

צבעי דיו מבוססי-ממסעדיין נמצאים בשימוש בסרטים-עם מבריק. אבל השימוש בהם הולך ופוחת בגלל תקנות סביבתיות מחמירות. EuPIAמדריך צבעי הדפסה מנחה לחומרים למגע עם מזון(עודכן ב-2022) קובע מגבלות וכללי בטיחות לכל סוגי הדיו. מדפסות המשתמשות במכונת פלקסו דו--צבע חייבת לבדוק שחומר הדיו תואם לקודי אריזת המזון המקומיים.

שלב 6: פגמי הדפסה נפוצים וסיבות שורש

כדי להבין את עקרון העבודה של דפוס פלקסוגרפי דו--צבע, עליך להבין את הסיבות לתקלות:

מחקר על דוגמנות רווח נקודות, שפורסם בPLOS ONE(2025), מראה כי ניתן להתאים קבצי לוחות דיגיטליים לפני ההדפסה בשיטת הריבועים הקטנים ביותר. פיצוי מקדים זה לוקח בחשבון-עליית ערך הטון הספציפי לעיתונות ועוזר לשלוט בצמיחת הנקודות. בשיטה זו, הרווח של נקודות גוון ביניים יכול להישמר בערך של ±2%, מה שהופך את הדפסת שני-צבעים ליציבים וצפויים יותר על חומרים שונים.

שלב 7: תאימות למגע עם מזון

כאשר משתמשים במכונת הדפסה פלקסו בשני צבעים לאריזת מזון, מערכת הדיו חייבת לעמוד בכללי המגע עם מזון. בארצות הברית, FDA 21 CFR מכסה את המושגים של תוספי מזון עקיפים ומחסומים תפקודיים. באיחוד האירופי, הגבלות על הגירה מסופקות בתקנה (EC) 1935/2004 ובתקנה (EU) 10/2011 על חומרים פלסטיים. גבולות אלו הם בדרך כלל כ-60 מ"ג/ק"ג סימולנט מזון עבור הגירה כוללת. מערכת ההנחיות EuPIA כוללת גם צבעי הדפסה באריזות רב-שכבתיות למשטחים שאינם{10}}למגע עם מזון. הוא קובע כללים לקיזוז הגירה ודורש מרכיבי דיו לעקוב אחר רשימות מאושרות.

ציות משותף לכל שרשרת האספקה. ספק הדיו מספק נתוני מרכיבים וחישובי הגירה. מפעיל ההדפסה שולט בתהליך ההדפסה כדי למנוע העברת דיו בין שכבות. בעל המותג בוחר את מבנה האריזה וחומרי המחסום. הדפסה בשני-צבע אינה מהווה סיכוני תאימות נוספים כשלעצמם בהשוואה לשמונה-מכונות דפוס צבעוניות. אבל עם כל תוספת של תחנת דיו או סוג דיו, מוסיפים חומרים נוספים שיש לבדוק.

מערכת, לא רצף

שני מכונות דפוס פלקסוגרפיים צבעוניים- אינם פועלים בנפרד, אלא ביחד בצורה מבוקרת. גליל האנילוקס החרוט מכיל כמות קבועה של דיו. לוחית הפוטופולימר הופכת דיו לנקודות שקופות. ניפ הרושם מעביר את הנקודה למצע עם עיוות נמוך. מערכת הייבוש מאבטחת את שכבת הדיו לפני שהיא מגיעה לתחנה השנייה. מערכת רישום הסרוו שומרת על הצבע השני על גבי הראשון בטווח קטן מאוד שאינו נראה לעין בלתי מזוינת. אם חלק אחד יוצא משליטה, הבעיה מתפשטת. אם תשים יותר מדי דיו על האנילוקס, הנקודות יצמחו. הרישום משתנה אם מתח האינטרנט אינו יציב. אם צמיגות הדיו אינה נכונה, אזורים מוצקים יציגו חורים קטנים.

עבור מהנדסי רכש ומנהלי ייצור, דפי המפרט הם רק חלק מהתמונה. טווח נפח תאי ה-anilox, דיוק רישום סרוו, סוג מערכת הדיו (תא או פתוח), כוח הייבוש למטר רוחב רשת וטווח בקרת המתח, כולם קובעים את הביצועים בפועל של המכונה. גורמים אלו קובעים את איכות ההדפסה בפועל בייצור היומיומי.

הפניות

• Grand View Research.דוח גודל ושיתוף של שוק דפוס פלקסוגרפי, 2030, 2024.
• מחקר שוק ציון.גודל שוק דפוס פלקסוגרפי, מגמות ותחזית צמיחה לשנת 2024.
• Harper Corporation of America / עזר טכני לאיכות ציפוי.תחזוקה של גליל אנילוקס קרמי תחזוקה ומדידה של נפח תאים, 2023.
• Klass, CP & Lagus, M. "תופעות פני השטח של דיו פלקסו על בסיס מים להדפסת סרטי פוליאתילן." Springer (בתוך: Flexography: Principles and Practices, FTA), 1994. (מצוטט בפרקטיקה הנוכחית של ניסוח דיו)
• "אסטרטגיות מידול מתמטי ואסטרטגיות פיצוי להדפסת רווח נקודות, 2025."עסקאות IEEE על עסקאות אלקטרוניקה תעשייתיות / ISA(ScienceDirect). מכונת הדפסת אינטרנט היברידית דוגמנות ושליטה ברישום פיצויים, 2025.
• IEEE Xplore.טכנולוגיית ניתוח ובקרה של מנגנונים של הרחבת נקודות ורישום בהדפסה פלקסוגרפית, 2026.
• EuPIA.מדריך דיו להדפסה לחומרים ומאמרים למגע עם מזון. תוקן בשנת 2022.
• הפרלמנט האירופי. *תקנה (EC) No. 1935/2004 על חומרים וחפצים המיועדים לבוא במגע עם מוצרי מזון*. EUR-Lex, 2004.
• הנציבות האירופית. *תקנה (EU) מס'. 10/2011 בנושא חומרים וחפצים פלסטיים המיועדים לבוא במגע עם מזון*. EUR-Lex, 2011 (עם תיקון).
