מהי מכונת תיקים עם שלושה צדדים ואיך זה עובד? - ידע

חותם צד הוא התקן אריזה הממיר סרט גליל שטוח לתיק תלת- צדדי. הוא אוטם את שני הצדדים ואת החלק התחתון. הקצה הרביעי נשאר פתוח למילוי. ייתכן שראית סוג זה של חבילות בחבילות קטשופ חד פעמיות, חבילות דוגמיות שמפו, חבילות שמנת קפה וחבילות יחידת מנה של תרופות. זהו אחד הפורמטים הנפוצים ביותר באריזה רכה. העיצוב פשוט. המכונה נאטמה בשלושה צדדים ונותרה פתוחה. לאחר מכן המוצר נשלח לשקיות. ניתן לאטום את הצד האחרון באותו פס ייצור או בשלב מאוחר יותר בתהליך הייצור.

מאמר זה מציג מהמכונת תיקים עם שלושה צדדייםהוא. הוא מכסה את שני סוגי המכונות העיקריים בשוק. מתוארים גם תהליך העבודה של האיטום, החומר המתאים ותקן האיכות של המוצר המוגמר. זה כולל גם מה לבדוק לפני רכישת מכונה. אימוץ מכונות Zhuxin וציוד ייצור-ידוע אחר של ארגונים ידועים. נוסדה בשנת 1989, החברה היא יצרנית של תיקים בשנת 1989. היא מייצאת סרט מלא לקו הייצור thebag.

שתי התצורות שמאחורי השם

בתעשיית האריזות, השימוש ב"חותם תלת-צדדי" רופף יחסית, לעתים קרובות צרכנים יקבלו את הצהרת "חתימה תלת-צדדית". הקונים עלולים להתבלבל מכיוון ששני סוגי מכונות שונים יכולים לייצר כיסים במראה דומה.

מכונות פאוצ'ים-מוכנות מראש (מכונות לייצור תיקים-)

המכונה מעבירה את הסרט דרך שולחן מתקפל. יש לו שני אטמים צדדיים ואטם תחתון אחד. זה יכול גם להשתמש בקיפול בתור התחתית. לאחר מכן המכונה חותכת כל כיס. הפלט הוא ערימה או גליל של שקיות ריקות. לאחר מכן ממלאים את השקיות ואוטמות אותן בציוד מילוי נפרד. רוב המכונות הרשומות כ"מכסות שלוש-צדדיות" נכללות בקטגוריה זו. הם מייצרים תיקים, אבל הם לא ממלאים אותם.

טופס אנכי-מילוי-מכונות איטום (VFFS).

בתעשיית האריזות, השימוש ב"חותם תלת-צדדי" רופף יחסית, לעתים קרובות צרכנים יקבלו את הצהרת "החתימה התלת-צדדית". הקונים עלולים להתבלבל מכיוון ששני סוגי מכונות שונים יכולים לייצר כיסים במראה דומה.

מכונות פאוצ'ים-מוכנות מראש (מכונות לייצור תיקים-)

כיצד פועלת מכונת תיקים עם שלושה צדדיים, צעד אחר צעד

חותם הצד מחולק בעיקר לחמישה שלבים בכל מחזור ייצור. התהליך דומה עבור תצורות מכונה שונות.

1. סרט שחרור ושליטה במתח

גלגלת סרט האריזה מותקנת על הפיר הנפרש בחלק האחורי של המכונה. חומרים נפוצים הם PE, פוליפרופילן, BOPP, סרט מרוכב וכן הלאה. הסרט עובר על גלילי רקדנים וחיישני מתח. חלקים אלה שומרים על הסרט שטוח ומפחיתים קמטים.

בקרת מתח נכונה חשובה. מתח לא אחיד גורם לקפלים לזוז. זה גם יכול לגרום לאטימות הצד להיות לא אחידות ולגרום לסימני רישום מודפסים לזוז במקומם. זה יכול להגביר את בזבוז החומרים במהלך-ייצור מהיר.

2. קיפול או יצירת צינורות

בשקיות ארוזות מראש, הסרט עובר דרך צלחת מתקפלת, המכונה גם צלחת מתקפלת. הראשון מקפל את הסרט לשניים לאורכו. הקפלים יוצרים את החלק התחתון של השקית המוגמרת. זה מייצר אחד משלושת הקצוות האטומים.

במכונת VFFS, הראשון עוטף את הסרט סביב צינור הדפוס. הסרט הופך לצינורות. לאחר מכן אטום את הקצוות החופפים עם איטום אורכי. זה יוצר את החריצים האחוריים של השקיות מתחת לעיניים.

3. איטום חום בשלושה צדדים;

קטע האיטום הוא החלק העיקרי של המכונה. לסתות איטום מחוממות נדחסות עם צילינדרים פנאומטיים או סרט פקה סרוו. חום ממיס את שכבת האיטום. לחץ וזמן שהייה, ואז שכבות הסרט מודבקות זו לזו.

בתכנון רציף, המכונה היא אטמי צד ראשון. אם החותם התחתון נפרד, אז הוא יוצר את החותם התחתון. בעיצוב בו-זמני, לסת איטום אחת הפוכה-U יכולה להשלים את כל שלושת האיטומים בבת אחת.

בהתאם לחומר הסרט, טמפרטורת האיטום היא בדרך כלל 100-220 מעלות צלזיוס. לכל איטום יש בקרת טמפרטורה משלו. לקפל התחתון יש שתי שכבות סרט, כך שהוא עשוי להזדקק להגדרות חום שונות מהקצוות הצדדיים.

4. רישום פוטו-אלקטרי

עבור סרט מודפס, חיישן פוטואלקטרי קורא את מספר הרישום על הסרט. לאחר מכן, המכונה מתאימה את מיקום הסרט בזמן אמת. זה עוזר ללהב החיתוך לנחות בין שני דפוסים מודפסים.

ללא בקרת רישום, ייתכן שהגרפיקה לא תישאר במצב. ניתן לבצע חיתוכים גם דרך הלוגו. רוב המכונות המודרניות עוצרות אוטומטית כאשר מספר הרישום אינו מזוהה. זה עוזר למנוע שגיאות הדפסה רבות הולך לפח.

5. חיתוך ואיסוף

סרט החותם עובר לתחנת החיתוך. מכונות מהירות-גבוהות משתמשות לעתים קרובות בסכינים סיבוביות. ניתן להשתמש בלהב להוט בסרטים BOPP, OPP וסרטים אחרים.

חתוך משיכות בעט כדי להפריד כל כיס. השקיות המוגמרות מועברות לאחר מכן לרצועות מסוע או לפח הערימה. חלק מהמכונות משתמשות גם בגלגל ניקוב. זה שומר את הנרתיק בחיבור מתגלגל. פורמט זה חל על רצועות שקיות קרועות המשמשות במכונות אוטומטיות ושירותי קייטרינג.

אילו סרטים זה יכול לעבד?

מחזיק התיק התלת-צדדי דורש בקרת חימום ומתח טובים. כל סוג סרט דורש הגדרת אטימה שונה.

פוליאתילן (LDPE/HDPE) -נקודת התכה נמוכה, טווח אטימה רחב. בשימוש נרחב בקמעונאות, שקיות מזון.

פוליפרופילן ו-BOPP - לחומרים אלו נקודות התכה גבוהות. הם צריכים בקרת טמפרטורה מדויקת יותר. ניתן להשתמש ב-BOPP גם לכיווץ עטיפות ואריזות מאפייה.

רדיד למינציה ורדיד אלומיניום-משמשים בשקיות מחסום לקפה, תרופות ותבליני מזון. הם דורשים זמני איטום ארוכים יותר ולחץ מדויק. חום חייב לעבור דרך מספר שכבות מבלי לפגוע באיטום.

נייר וציפויים-אלה הופכים נפוצים יותר ככל שהמותגים משתמשים יותר באריזות הניתנות למחזור. סרטי ביו-פילמים עשויים לדרוש טמפרטורות נמוכות יותר ומהירויות ייצור איטיות יותר כדי למנוע שלפוחיות.

עובי הסרט האופייני הוא בין 15 ל-120 מיקרון. מכונות למינציה עבות יותר משתמשות במסגרות איטום חזקות יותר ולסתות איטום רחבות יותר. מכונות OPP קלות משקל, כגון סדרת RQL מבית Zhuxin Machinery, מיועדות לאיטום חם במהירות- וחיתוך תרמי. ישים על OPP, BOPP, 4 וכו'.

מדוע איכות חותם היא מדע, לא מחשבה שלאחר מכן

איטום מגן על המוצר מהסביבה החיצונית. חוזק איטום הוא גורם חשוב למהנדסי ומנהלי אריזה.

השיטה הסטנדרטית בתעשייה למדידת חוזק איטום היא ASTM F88/F88M, או "שיטת בדיקה סטנדרטית לחוזק איטום של חומרי מחסום גמישים". הבדיקה מודדת את הכוח הנדרש להפרדת רצועות חומר המכילות אטמים. זה יכול גם לקבוע את הסיבה לכישלון איטום. ASTM מתאר את חוזק החותם כאינדיקטור כמותי לאימות תהליכים, ביצועים ובקרה. משמעות הדבר היא שיצרנית השקיות צריכה להיות בעלת אטימה עקבית במהלך הייצור, ולא רק אטימה חזקה מדי פעם [3].

עבור אריזות מזון, הסרט חייב גם לעמוד בתקנות המקומיות. בארצות הברית, פרק 21 של הקוד הפדרלי של התקנות מסדיר חשיפה למזון כתוסף מזון עקיף. החלקים 174 -178 כוללים דבקים, ציפויים, פולימרים ועזרי ייצור.

הכלל העיקרי של האיחוד האירופי הוא תקנה (EC) 1935/ 2004. היא מחייבת חומרים למגע עם מזון כדי למנוע העברת חומרים מזיקים למזון. תקנה מס' 10/2011 של הנציבות האירופית (EU) מפרטת גם חומרים מאושרים לחומרים פלסטיים וקובעת מגבלות הגירה כוללות.

אם אתה מייצא שקיות לארה"ב או לאיחוד האירופי, בקש מספק המכונה שלך מסמכים המקשרים את מערכות הסרט, הדיו והדבק לתקנות. ספקי סרטים נדרשים גם להמציא הצהרות ציות.

ניתן לייצר מכונות מסרט לא סטנדרטי לתוך שקיות-אטומות היטב. התאימות תלויה בחומרי האריזה, לא בהגדרת המכונה.

יישומים על פני תעשיות

אספן אבק כיס קטן, עמיד בפני דליפות ובעלות נמוכה. אטם צד משמש בתעשיות רבות:

אוכל ותבלינים-קטשופ, חרדל, רוטב סויה, קפה נמס, סוכר, מלח, תבלינים וערכות אפייה.
שקיות תרופות- של אבקה, גרגירים ונוזלים ליחידת מנה. מוצרים אלה צריכים להיות בעלי אטימה גבוהה כדי לעמוד בדרישות הרגולטוריות.
קוסמטיקה וטיפוח אישי-מארזי דגימות שמפו, קרם וקרם.
חומרה ואלקטרוניקה-גאדג'טים, מחברים ואלקטרוניקה הזקוקים להגנה מפני אבק וסטטי.
Logistics-Polymex Preferred Pack מאמצת איטום עצמי-דביק בשלושה צדדים.

מכונות Zhuxin סדרת RQL-600/800/1000 מציגה את מגוון המכונות הללו. חותכים חמים אטומים בצד יכולים לייצר 40-198 שקיות לדקה, תלוי בדגם. הם יכולים להתמודד עם עד 600 מ"מ של איטום וחיתוך. רוחבם נע בין 580 מ"מ ל-980 מ"מ. הם משמשים במוצרים כגון גרביים, מגבות, לחם ותכשיטים.

כיצד לבחור מכונת תיקים עם שלושה צדדיים

קונים פשוט מסתכלים על מהירות הייצור הרשומה ובוחרים במכונה הלא נכונה. הנה כמה דברים שכדאי לשים לב אליהם לפני הקנייה:

1. שקיות ריקות או שקיות מלאות?

ראשית, החליטו אם אתם זקוקים למכונה-מוכנה מראש או קו VFFS. שני סוגי המכונות שונים. הם לא יכולים להחליף אחד את השני. רשימות מוצרים לא תמיד מבהירות זאת.

2. רוחב איטום וקיבולת חימום

אטמים רחבים מספקים איטום חזק יותר. הם גם דורשים יותר כוח חימום וזמני איטום ארוכים יותר. בחר את רוחב הלסת האיטום בהתאם לצרכי המחסום של המוצר שלך. אל תבחר רק על סמך הגודל המרבי המופיע בספרייה.

3. זמן החלפה

אם אתה מייצר מק"ט רבים, בחר במכונה שמאחסנת את הנוסחה ב-PLC. המערכת חוסכת בהגדרות הטמפרטורה, אורך התיק ומהירות. לאחר מכן ניתן לטעון שוב את ההגדרות הללו תוך זמן קצר. מכונות מודרניות-מונעות סרוו יכולות לאחסן את הגדרות המוצר ב-HMI.

4. קשיחות מסגרת

תהליך האיטום מאלץ את המכונה שוב ושוב. מסגרת יציבה עוזרת לשמור על יישור לסתות האיטום. מכונות עם מסגרות ברזל יצוק-, כגון סדרת Zhuxin RQL, יכולות לשמור על סנטר טוב יותר לאורך זמן. זה יכול לשפר את העקביות של האיטום ולהאריך את חיי הלהב.

V. שירות לאחר-שירות ושילוב מקוון

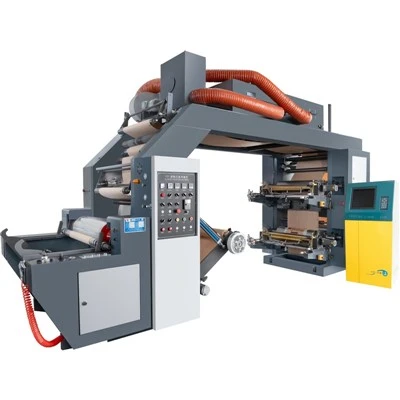

לא ניתן להשתמש במכונות אריזה לבד. אנחנו יכולים גם לייצר מפוח דיאפרגמה, מכונת דפוס גמישה, מכונות חיתוך וספקי ציוד אחרים, כגון מכונות Zhuxin, יכולים לספק קו ייצור שלם. ספק אחד יכול לטפל בכל המערכת. לאחר מכן תוכל להתאים את עובי הסרט, רישום ההדפסה וממדי השקית ביחד.

מַסְקָנָה

מכונת השקיות התלת-ת מחליפה גליל סרט למספר רב של שקיות זהות. זה נעשה על ידי קיפול, איטום וחיתוך הסרט. התהליך נראה פשוט מספיק. זה דורש מתח, טמפרטורה וזמן מדויקים.

אם אתה צריך שקיות ריקות מוכנות או קווי איטום מרופדים, נקודות המפתח דומות. בחר את המכונה על פי תהליך הייצור שלך. בדקו שהסרט והחותם עומדים בכללי החשיפה למזון של שוק היעד. אלה כוללים 21 CFR בארה"ב, תקנה אירופה (EC) No. 1935/2004 ותקנת האיחוד האירופי (EU) No. 10/2011. איכות החותם נבדקה בשיטות מוכרות כגון ASTM F88.

ספקים עם ניסיון בייצור ארוך ויכולות שלמות של קו ייצור יכולים גם הם להקל על תהליך הרכש. Zhuxin Machinery, אשר פועלת מאז 1989, יכולה לעזור לקונים להתאים את תהליך הייצור מסרט לתיקים באמצעות ציוד של ספק.
